钣金折弯半径与板厚的关系?

admin 公司新闻 2018-01-19 11:25:20 101 次

今天郑州机柜厂小编来为大家介绍一下钣金折弯半径与板厚的关系,希望能够对大家有所帮助。

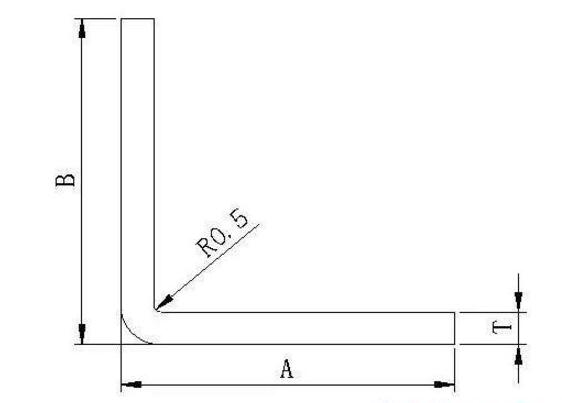

 钣金折弯半径是钣金图纸中要求的一个数值,这个在值实际加工中很难确定有多大。其实这个钣金折弯半径是跟料厚、折弯机压力大小、折弯模具下模槽宽有一定关系的。具体有什么关系,今天我们来研究一下:



实际钣金加工中经验得出:一般板厚不大于6mm时,在折弯时,板内折弯半径可以直接以板厚尺寸作为半径。板厚大于6mm小于12mm时,板内折弯半径一般是板厚的1.25倍至1.5倍。板厚不小于12mm时,板内折弯半径一般取2倍至3倍的板厚。

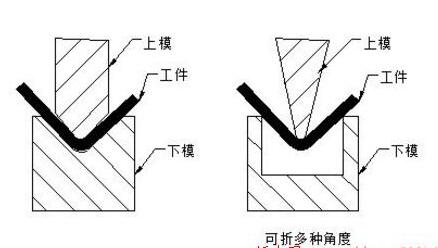

折弯模具下模槽宽与钣金折弯半径大小有一定的关系?



当钣金图纸要求板材折弯90°处,折弯半径特别小的时候,应该采用板材先刨槽加工,再钣金折弯。还可以加工特殊的折弯机模具上模。



通过钣金加工实验发现发现,折弯模具下模槽宽与折弯半径大小有一定的关系。比如:1.0mm板材采用8毫米槽宽来折弯,这样压出来的折弯半径理想状态下是R1。






如果用20毫米槽宽来折弯的话,由于折弯时上模都是往下运动,拉伸板材深度达到一定的角度。那我们知道20毫米宽的槽面积要比8毫米宽的槽面积要大,在用20毫米宽的槽折弯时,拉伸面积也变大同时R角也会增大。

      在对板材折弯半径有要求,又不损害折弯机模具的情况下,我们尽量用窄槽来折弯。正常情况下,建议还是按照标准的板厚与槽宽成1:8的比例来操作。



以上文章有郑州机柜厂小编整理,如果大家想要详细了解其它资讯,如郑州机柜厂 郑州钣金加工厂 郑州机箱加工厂等的更多详细内容,可直接访问我们这里的网址:http://www.zzzbjs.com/








原文出处:/company/233.html(转载请注明,谢谢!)
